iPDM2020C電纜局部放電在線監測系統

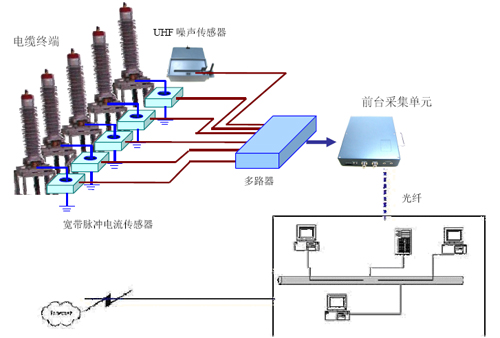

該系統依據基于寬帶脈沖電流檢測、波形分離及特高頻（UHF）抗干擾的電纜終端/接頭局部放電檢測原理。采用鉗式寬帶電流傳感器安裝于電纜外皮接地線上拾取局放信號，通過高增益寬帶高頻放大器將信號濾波放大。利用時頻特征法進行寬帶電流波形信號的分析、分離，以區分不同信號來源及來源；通過與UHF噪聲天線采集到的信號對比分析，去除來自電纜接頭和終端外部的干擾信號。實現對XLPE電纜的在線監測，能夠檢測極低的局部放電量，及時預報電纜終端及接頭的絕緣劣化故障程度，防止超高壓電纜的突發性事故，并可為狀態檢修提供科學的數據依據。
