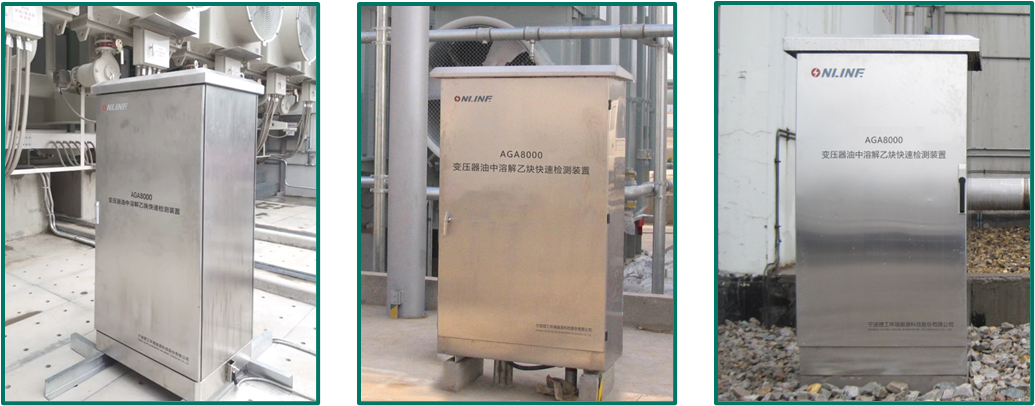

AGA8000變壓器油中溶解乙炔快速檢測裝置可定量、自動、快速地在線監測變壓器等油浸式電力高壓設備的油中溶解乙炔氣體的含量。

•  數字動態頂空脫氣技術
        脫氣平衡壓力遠低于1大氣壓（實驗室振蕩脫氣平衡壓力），在線脫氣裝置比振蕩脫氣具有更高的濃縮比和更快的脫氣速度（小于15分鐘）。在相同檢測器條件下，可以檢出更低濃度的油中溶解氣體，其中乙炔最低檢出限小于0.1μL/L。

•  高精度數字注射定量技術
        利用增量式光電編碼器實現位置閉環控制，實現油的循環、取樣、脫氣。體積定量精度為50ul，消除了人為影響，脫氣結果具有更佳的重復性，保證了高精度檢測。

•  激光光聲光譜檢測技術
        單色激光光源，無需濾光，取代傳統紅外光源光聲光譜系統的濾光片，檢測混合故障氣體時交叉干擾小，測量精度高。

•  完善的人機接口技術
        裝置具有現場顯示單元，可以在裝置上進行數據查詢、狀態及日志查詢、趨勢圖分析、采樣周期設定、報警注意值設定、故障診斷等功能。

 •  智能化自檢、全流程日志功能
        具有開機自檢功能，判斷各零部件的運行狀態；根據實時溫度、壓力、注射泵位置來智能判斷控制流程是否正常，分析提示出現故障的可能原因。具有完善的全流程日志記錄及輸出功能，簡化查詢控制流程步驟，方便進行故障排查。

•  全單元隔離設計，閉環控制
        控制單元中所有輸入信號均采用高性能隔離電路隔離，保證信號質量，減小噪聲干擾；精密注射泵采用光電旋轉編碼器結合壓力傳感器實現了油氣分離裝置壓力閉環控制。

技術參數

序號	技術參數名稱	提供值
1	系統型號	AGA8000
2	工作環境溫度	-40℃～＋60℃；
3	工作環境濕度	相對濕度5～95%（裝置內部既無凝露）
4	工作電源	AC220V±10%，50±1Hz
5	監測組分	乙炔
6	最小監測周期	30分鐘，30分鐘以上可由用戶自行設定
7	取樣方式	循環取樣，安全真實地反應變壓器油中氣體真實情況
8	油氣分離方式	數字動態頂空脫氣技術
9	監測氣體	測量范圍	測量誤差
	乙炔C2H2	0.2～5µl/l（含5µl/l）	±0.1µl/l或±10%
		5～10µl/l（含10µl/l）	±0.5µl/l
		10～50µl/l	±1µl/l或±10%
10	重復性	不大于3%
